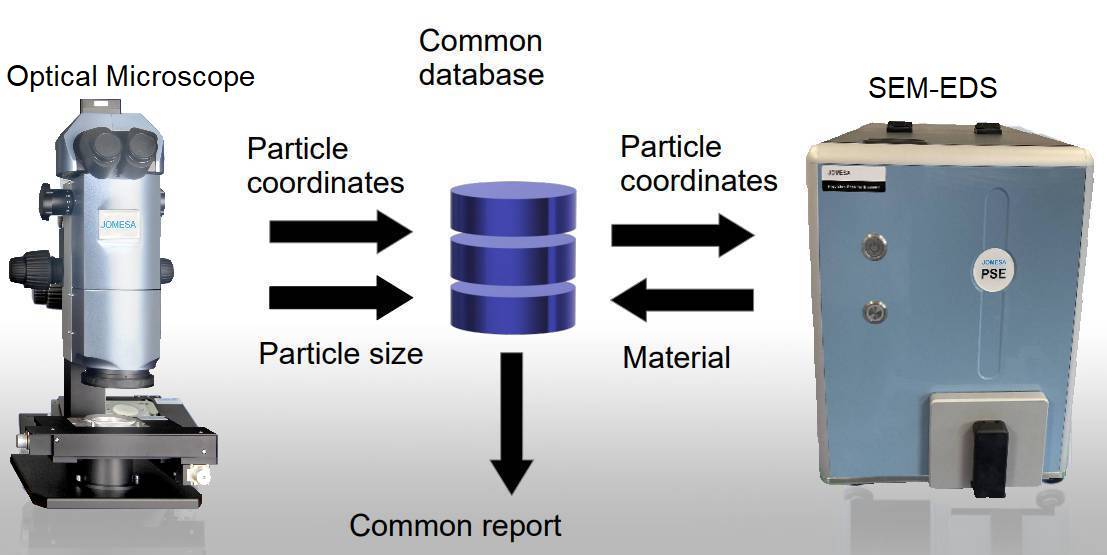

光电联用：光学显微镜和电子显微镜数据关联分析
|
|
|
|
光学显微镜: JOMESA HFD
|
扫描电子显微镜和能谱仪: JOMESA PSE
|
|

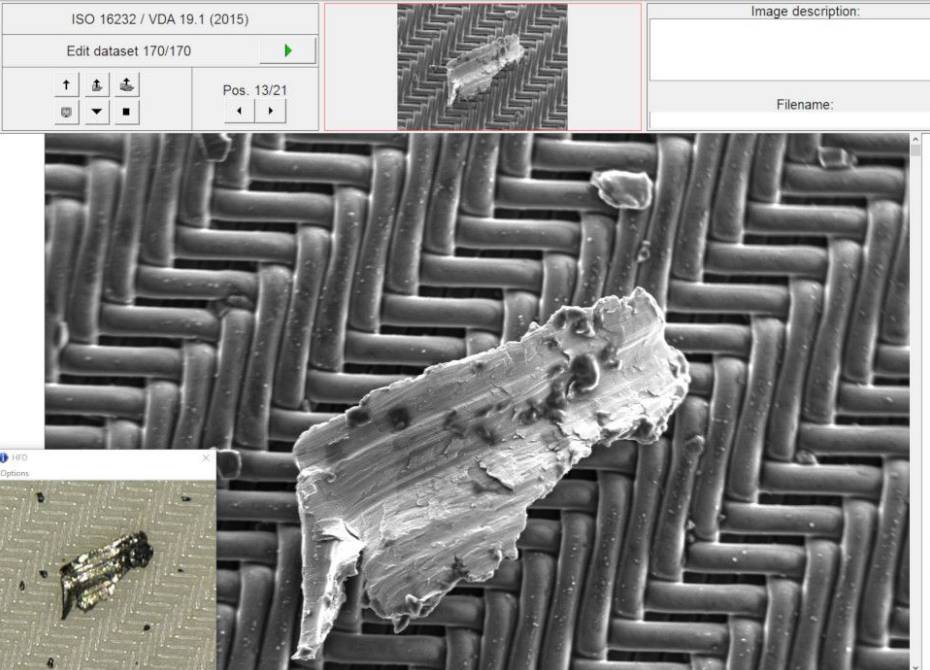

JOMESA PSE屏幕：显示光镜和电镜图片 |
|
|
|

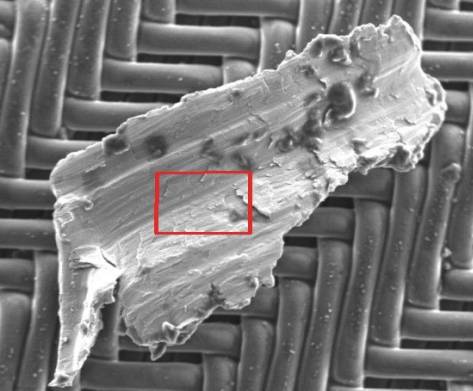

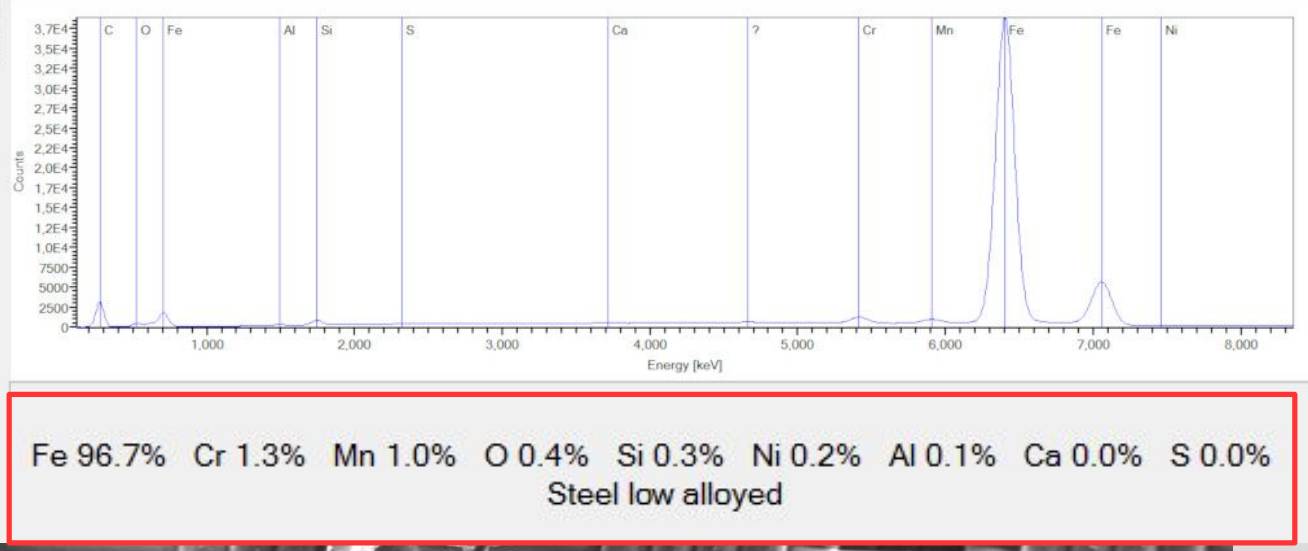

选择EDX分析区域 |
|
|
|
|
SEM-EDX与LIBS：
带有LIBS选项的光学显微镜只能分析光学方法识别的颗粒（可见光下能见颗粒）。
SEM分析能够增加光学数据中看不到的颗粒信息（可见光下未探测到的颗粒）。
|
SEM图像看起来与光学图像大不相同，可以显示很多信息 |
|
|
|
|
|
光学图像 |

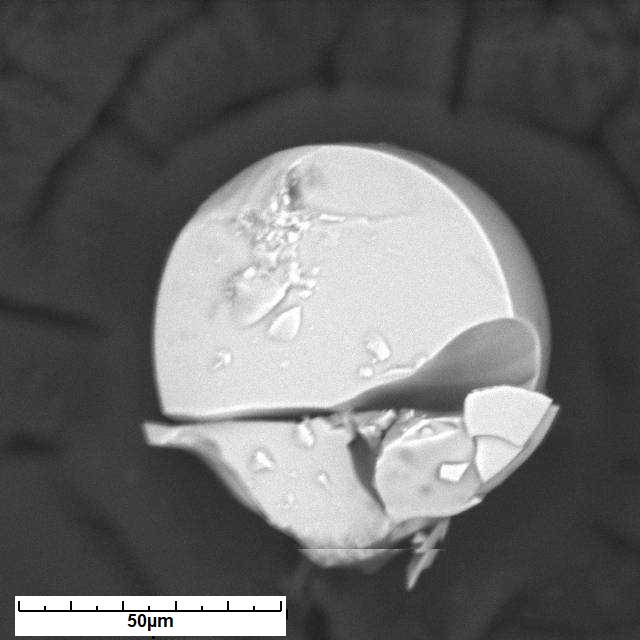

SEM图像 |
|
|
|
|
有时光学方法无法识别关键颗粒（玻璃、研磨材料） |
|
|
|
|
|

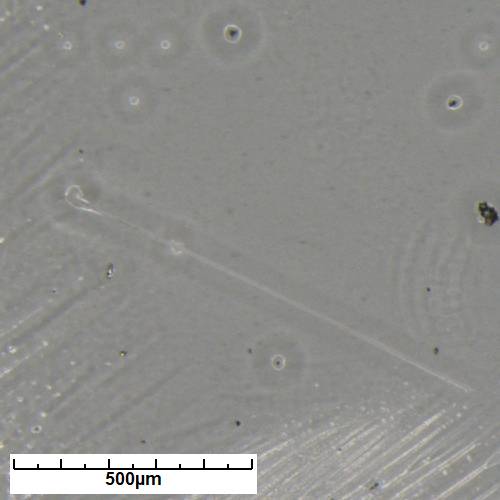

光学图像（玻璃纤维） |

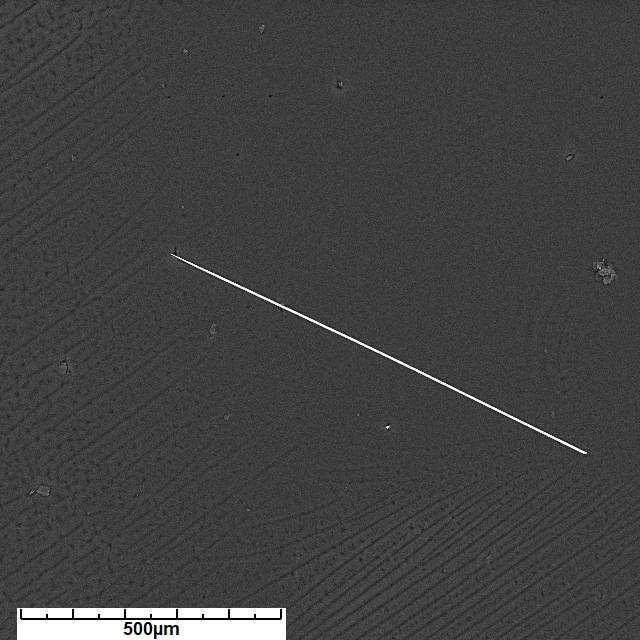

SEM图像（玻璃纤维） |
|
|
|
光镜(HFD)与电镜
(SEM)两种方法识别的颗粒计数不能进行比较。
这两种检测原理“看到”的颗粒是不同的。
|
材料 |
光学检测 |
SEM检测 |
|
有机 (纤维) |
好 |
差 |
|
石墨 |
好 |
差 |
|
氧化铝 |
差 |
非常好 |
|
玻璃 |
不能识别 |
非常好 |
|
盐类 |
差 |
非常好 |
